ボリュームエンベロープには4つの状態があります。

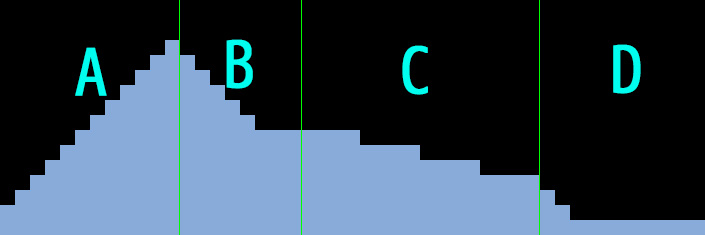

ADSRに相当するようにも思いますが、少し違うような気もするので頭の方からタイプA,B,C,Dとしました。

少しややこしいので、先に種類をざっと紹介し後で細かい説明をすることにします。

このエンベロープは、基本的にABCDの順に移行しますが、タイプBから開始されたり、タイプDの条件に当てはまるといかなる状態であってもタイプDに移行したりします。

またワークエリアに関しては、同じアドレスの値をタイプ別で異なる動作に使用していたりして少々ややこしくなっております。

タイプAには2種類のパターンがあります。

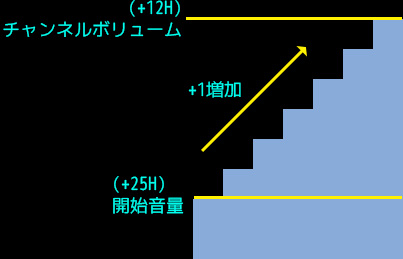

(+25H)[開始音量]から(+12H)[チャンネルボリューム]まで+1ずつ増加するエンベロープです。

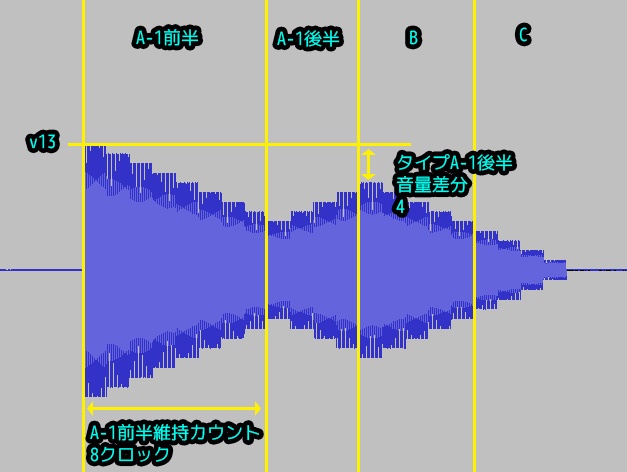

更に動作が分割され、前半部と後半部で動作が異なります。

前半部では音量が減衰し、後半部では増加します。

音量値が-1ずつ減少する減衰エンベロープです。

減衰という点ではタイプBと同じですが、減衰速度をコントロールできる点が異なり、これも2種類のパターンがあります。

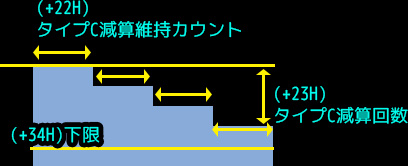

-1ずつ減衰し、音量が変化しないクロックを伸ばすことができます。※下限チェックはあります。

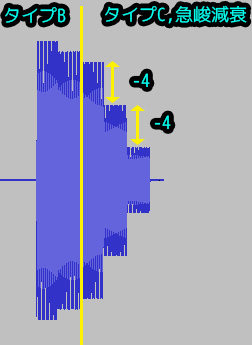

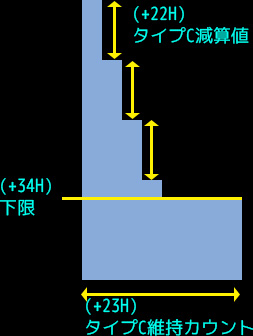

毎クロック音量は減衰し、その減衰量を設定できます。

タイプDの期間かどうかを判定する場合、音長の最後から見て判定します。

タイプDの期間に入ると音量は-1ずつ減衰します。

エンベロープ設定コマンドです。データが2バイトあり、計3バイトのデータとなります。

音量設定コマンドであり、エンベロープにも関連するコマンドです。

上位4bitが0の場合は、単に(+15H)[マスターボリューム]への設定で(+36H)[タイプA-1後半音量差分]が0設定ではなく未設定扱いとなります。

(+25H)[開始音量]、または(+25H)[タイプA維持カウント]及び(+35H)[タイプA-1後半減衰値]の設定です。

上位4bitが0の場合は、(+25H)[開始音量]への設定で、上位4bitが設定されると(+35H)[タイプA-1後半音量差分]及び(+25H)[タイプA維持カウント]への設定となります。

これもEAHと同じく、上位4bitが0のときは(+35H)が0設定ではなく未設定ということになります。

(+35H)、または(+36H)を設定すると、(+30H)b0[A-1パラメータ設定フラグ]が1となります。発音初期設定時にエンベロープAが選択されている場合、A-1のエンベロープになります。

(+35H)、または(+36H)を未設定にした場合、(+30H)b0が0となり、発音初期設定時にエンベロープAが選択されている場合、A-0のエンベロープで(+0CH)[音量データ]に(+25H)[開始音量]がセットされます。

エンベロープフラグ0クリア。(+0FH)[ボリュームエンベロープフラグ1]を波形転送フラグ以外全て0にします。

ボリュームエンベロープ、トレモロエンベロープのoffです。

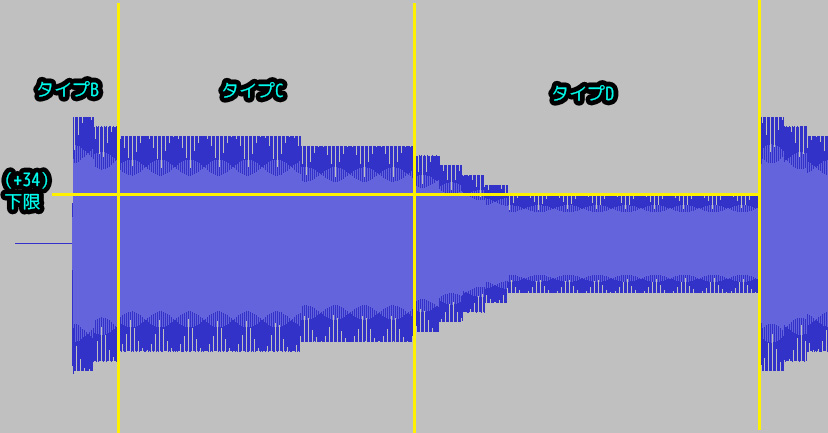

(+34H)[エンベロープ下限値]を設定します。

この下限値はデフォルトで0です。

(+34H)[エンベロープ下限値]を0にします。

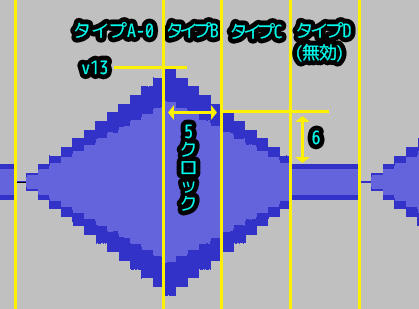

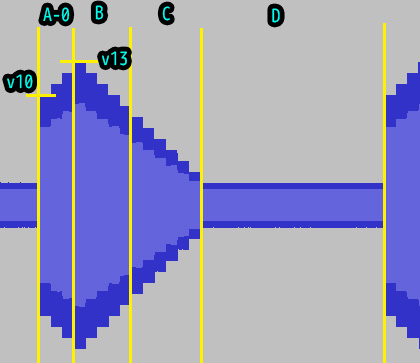

実際のデータで動きを見てみます。

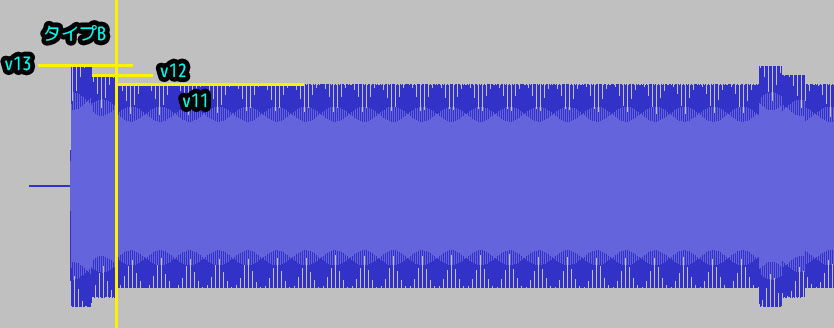

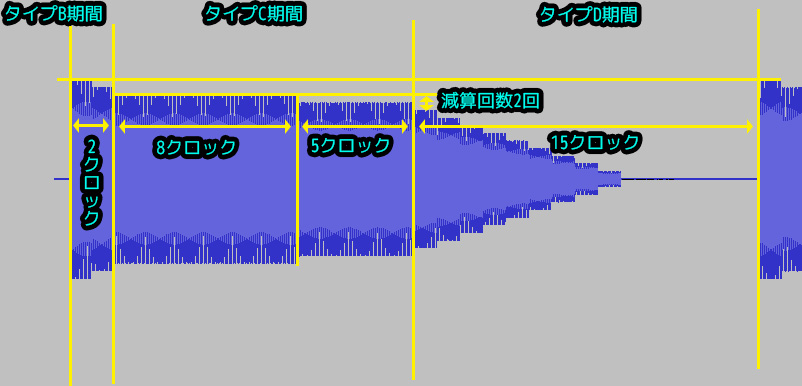

タイプBの維持カウントとタイプCの減算維持カウントは+1が実際の維持クロックになっています。

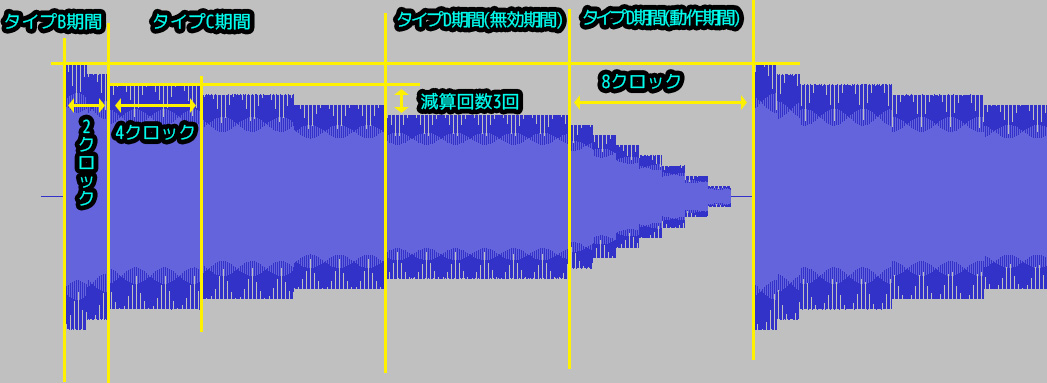

減算回数はタイプDに移行したところまでの回数です。

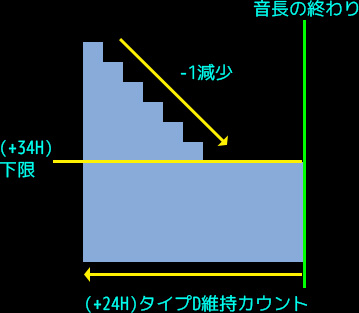

タイプDは音長の終わりから維持カウントの範囲に入ると動作することが分かります。

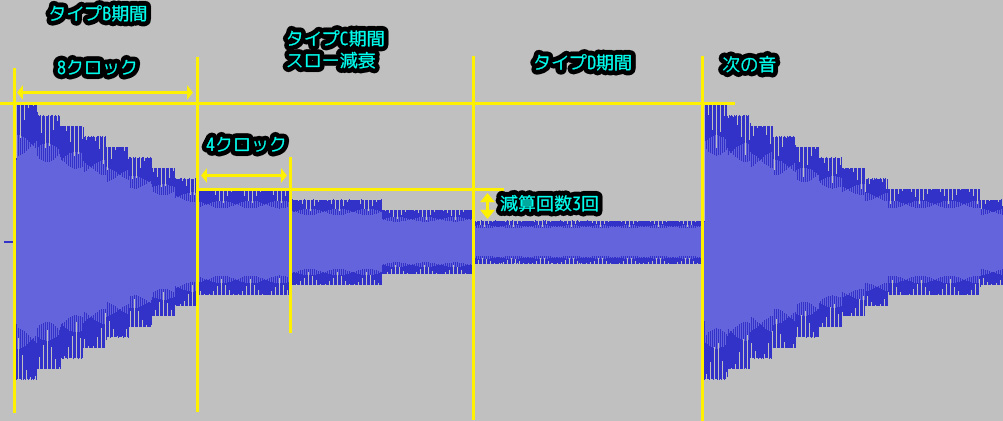

次にタイプDの維持カウントをもっと大きくして、タイプDの期間を伸ばしてみます。

タイプCの期間が長くなるようにこちらも変更します。

こういう仕様なので、ゆっくり音が大きくなるものはエンベロープで対応できません。

MMLで表現すればv9cv10cv11cv12cv13cv14cv15cのような手法で演奏することになります。
